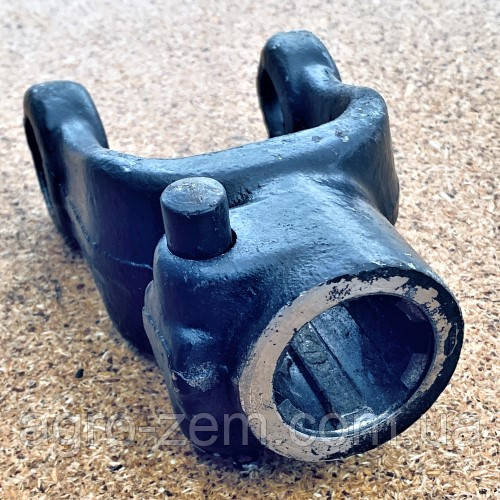

Вилка карданного валу на 6 шліців під хрестовину 27х74,5

Шліцьова вилка кардана 6 шліців, 27 × 74,5 мм із пружинною обоймою

Виделка карданного вала 6 шліців призначена для швидкознімного з'єднання карданного передавання. Модель розрахована на встановлення хрестовини розміром 27×74,5 мм та обладнана пружинним механізмом фіксації.

Основним елементом конструкції є рухома ковзна обойма. Усередині механізму встановлена пружина, яка забезпечує постійне зусилля притиснення елементів, що фіксуються. Залежно від виконання для фіксації використовуються кульки або стопорні штифти.

Під час встановлення вилки на шліцьовий вал підпружинена обойма зсувається. Після проходження фіксаторами відповідної канавки вони займають робоче положення й утримують вилку на валу. Пружина повертає обойму у вихідне положення, запобігаючи випадковому розчепленню з'єднання під час роботи карданного передавання.

Демонтаж виконується швидко: необхідно потягнути фіксувальну обойму на себе, звільнити стопорний механізм і зняти вилку зі шліцьового вала. Таке рішення зручне під час обслуговування техніки, коли карданний вал потрібно регулярно встановлювати та знімати.

Технічні параметри:

• шліцьовий профіль — 6 шліців;
• хрестовина — 27 × 74,5 мм;
• тип фіксації — пружинна обойма;
• конструкція — швидкознімна;
• призначення — карданний вал і карданне передавання.

Перед купівлею рекомендується порівняти кількість шліців, розмір хрестовини та тип фіксації зі встановленою деталлю. Це дасть змогу правильно підібрати вилку карданного вала та забезпечити сумісність з'єднання.
