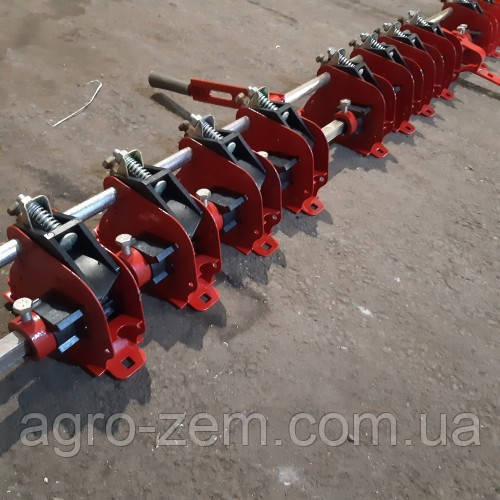

Апарат висівний правий СЗГ 00.2430А СЗ-3,6 метал ELVORTI (Червона Зирка)

Апарат висівний СЗГ 00.2430 правий метал. котушковий із груповим регулюванням норм висівання насіння, встановлюється на зернові сітківки модифікації СЗ-3,6. Регулювання цього виробу здійснюється за допомогою зміни швидкості обертання котушок за допомогою збільшення або зменшення передавального ставлення в механізмі приводу. Завдяки настроюваному клапану виробляється висів як великої, так і дрібної фракції насіння.

Котушковий висівальний апарат складається з корпусу, жолобчастої котушки  , муфты  і розетки. Котушка  насаджена на вал  жорстко та поруч із нею поміщена муфта. Осьове переміщення котушки з муфтою відносно вала  обмежується шлунтами. Разом із валом котушка може пересуватися в осьовому напрямку в широких межах до повного всування (висування) до корпусу. Такі апарати називають апаратами зі зміщеними котушками. Переміщенням валу змінюється робоча довжина котушки, тобто та її частина, яка міститься всередині корпусу. Зміна робочої довжини котушки регулює кількість висіваного насіння, чим і користуються для встановлення сітківки на задану норму висівання. Вали разом із котушками переміщають важелем по сектору. Корпус  прикріплюється до дна насінного ящика під вихідний отвір для зерна. В один із бічних отворів корпусу вставлена розетка, а до іншого входить муфта. Жолобчаста частина котушки  висувається з корпусу через прорізи розетки, причому остання відокремлює робочу частину котушки від неробочів.
